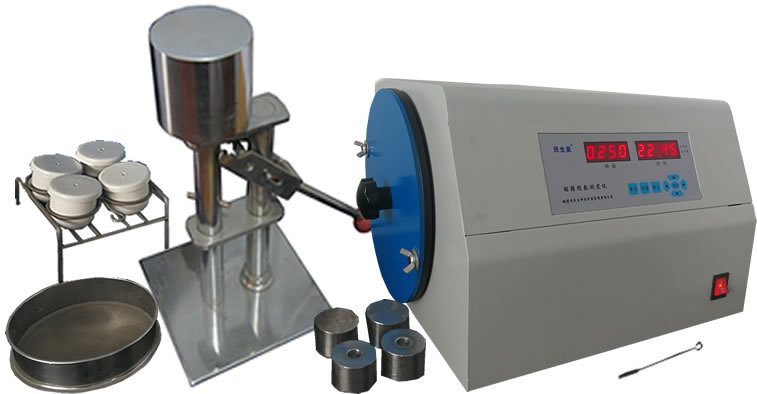

    NJ-2型粘結指數測定儀

    NJ-2型粘結指數測定儀

    相關名稱; 粘結指數測定儀 G值測定儀 粘結測定儀

    NJ-2型粘結指數測定儀是測定煉焦用煤的羅加指數及粘結指數的儀器。它由一臺電動機通過蝸輪蝸桿減速器帶動兩個轉鼓以每分鐘50轉的速度轉動250圈,使煤樣焦塊在轉鼓內進行強度試驗。從而以煤塊耐磨度,即對破壞抗力的大小表示試樣的粘結能力。

    粘結測定儀共有五部分組成,即電動機、減速器、轉鼓、計數器、殼體等。儀器內裝有電子計數器及控制裝置,機器出廠設置轉數為250轉,實現自動停轉,也可以根據特殊要求增加或減少圈數。

    粘結測定儀適合于煤炭、冶金、焦化部門及科研單位的試驗室使用。

    技術參數:

    1.符合國標GB/T5447-2014《煙煤黏結指數測定方法 》和GB/T5449-2015《煙煤羅加指數測定方法》;

    2.顯示方式 :雙LED數碼顯示,左邊顯示計數窗口,右邊顯示時鐘窗口,手動復位或設置圈數 ;

    3.轉鼓轉數: 250 轉;轉數控制范圍:1-9999轉可預置;

    4.轉鼓轉速:50±0.5r/min ;

    5.電機功率:120W ;

    6.總重量:35kg,主機:20Kg;

    7.電源:AC 220V±10% 50Hz ;

    8.外型尺寸:主機:480mm×370mm×280mm(長×寬×高)

    產品包裝:二個紙箱,轉鼓包裝尺寸:長490mm,寬460mm,高330mm,重22公斤;靜壓器包裝尺寸:長290mm,寬240mm,高400mm,重12公斤

    結構簡介:

    粘結測定儀的結構:(見附圖一)

    測定儀內裝有智能數顯計數器,并可在1-999轉內任意預置轉數,實現自控停止轉動。

    主要組成部分:電機、減速器、兩個轉鼓、計數器、殼體。

    其中轉鼓內徑200mm、深70mm,壁上鉚有相距180o厚3mm 的擋板兩塊。

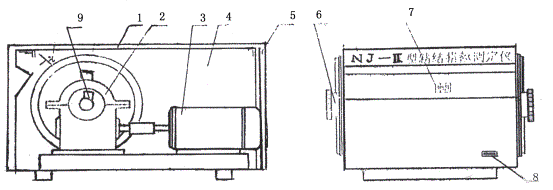

    附圖1:粘結指數測定儀結構簡圖

    NJ-2型羅加粘結指測定儀結構圖

    1、上蓋 2、減速器 3、電機 4、機殼 5、螺釘 6、轉鼓 7、計數器 8、電源開關 9、干簧管

    粘結指數測定儀使用方法:

    1、啟動運行:按“啟動”鍵轉鼓轉動,同時顯示運行的圈數和運行的時間,到設定的計數值時(出廠設置250轉),停止轉動,聲音提示。如在轉鼓工作時需要終止實驗??砂聪峦V归_關,這時電機停止轉動。如運轉中需要重新計數時,可按復位開關,這時計數器重新計數。

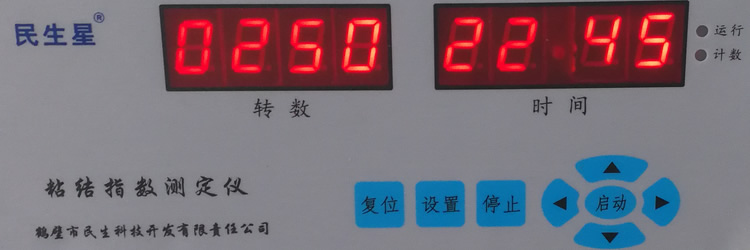

    粘結指數測定儀面膜

    2、設置轉數:按“設置”鍵,在時間窗口顯示P000,在計數窗口顯示0250,按?鍵選擇修改的位,相應的位閃爍,按▲或▼鍵,增加或減少數值,設置完后按?鍵保存,按停止鍵退出設置,最多可以設置9999轉。轉速保存后,下次開機自動默認上次保存的設置。

    3、設置時鐘:按“設置”鍵,在計數窗口顯示P000,在時鐘窗口顯示計數值,按?鍵在計數窗口顯示P001,在時鐘窗口顯示時間,再按?鍵,選擇要調整的位,使其閃爍,按▲或▼鍵調整數值,調整完成后,按?鍵保存,按停止鍵退出設置狀態。

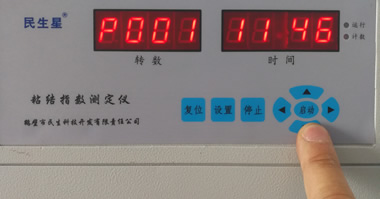

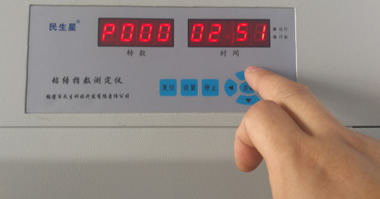

    粘結指數面板設置計數值   粘結指數測定儀設置時鐘
    設置轉數

    設置時鐘

    如果出現亂碼,可先按住面板上“停止”鍵,然后開機,兩秒后松開按鍵,即可恢復出廠狀態。

    粘結指數實驗操作說明:

    方法要點:

    將1g的試驗煤樣和5g專用無煙煤,在規定的條件下混合,快速加熱成焦,所得焦塊在一定規格的轉鼓內進行強度檢驗,以焦塊的耐磨強度,即對破壞抗力的大小表示試驗煤樣的粘結能力(或者羅加指數)。

    煤樣制備

    粘結指數試驗煤樣,應達到空氣干燥狀態、粒度小于0.2mm 的分析煤樣,其中0.1~0.2mm 的煤粒占全部煤樣的20%~35%。煤樣粉碎后并在試驗前,應混合均勻。
    粘結指數試驗煤樣應裝在密封的容器中,制樣后到試驗的時間不應超過一星期。如超過一星期,應在報告中注明制樣和試驗時間。

    實驗步驟:

    先稱取5g無煙煤,再稱取1g試驗煤樣放入坩堝,重量應稱準到0.001g。 用攪拌絲將坩堝內的混合物攪拌2分鐘。
    攪拌方法是:坩堝傾斜45度,坩堝逆時針方向轉動,每分鐘約15轉,攪拌絲順時針方向轉動,每分鐘約150轉,攪拌時,攪拌絲的圓環接觸坩堝壁與底相連接的圓弧部分。經1分鐘45秒后,一邊繼續攪拌,一邊將坩堝與攪拌絲逐漸轉到垂直位置,2分鐘時,攪拌結束。也可使用NJJB系列粘結指數自動攪拌儀進行攪拌。

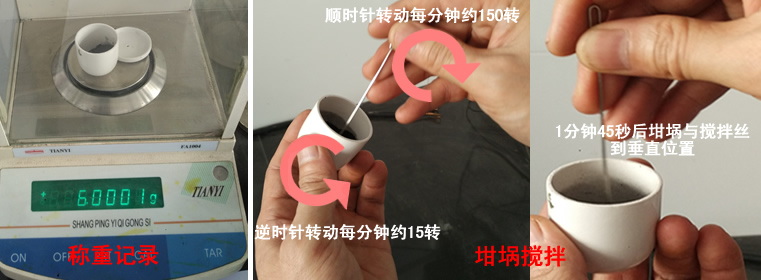

    粘結指數實驗坩堝攪拌方法

    攪拌后,將坩堝壁上混合物輕輕掃下,用攪拌絲輕輕將混合物撥平,沿坩堝壁的層面略低1~2mm。
    用鑷子夾壓塊于坩堝中央,然后將其置于手動靜壓器下壓30秒,結束后,壓塊仍留在坩堝混合物上,蓋上坩堝蓋。注意:坩堝應輕拿輕放,避免受到撞擊與振動。

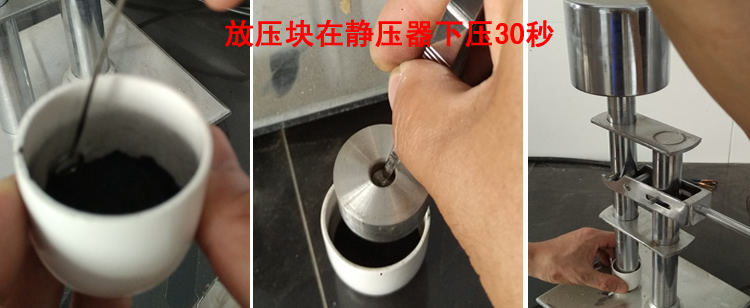

    放壓塊在靜壓器下壓30秒

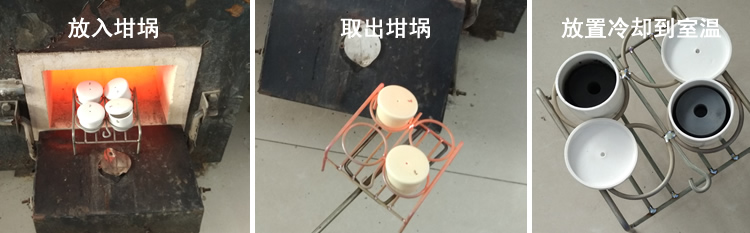

    將帶蓋的坩堝放入預先升溫到850℃的馬弗爐的恒溫區。放入坩堝后的6分鐘內,爐溫應恢復到850℃,以后爐溫保持在850±10℃。從放入坩堝開始計時,焦化15分鐘之后,將坩堝從馬弗爐中取出,放置冷卻到室溫。

    粘結指數中馬弗爐實驗

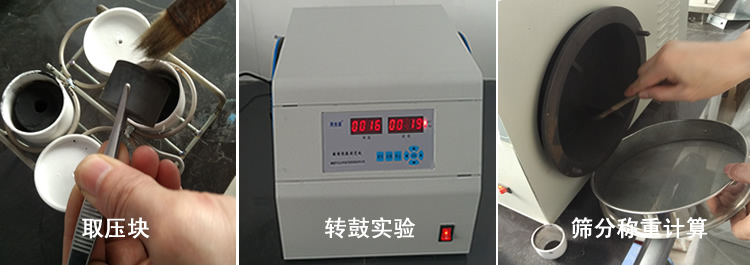

    從坩堝中取出壓塊。當壓塊上附有焦屑時,應刷入坩堝內。用天平稱量焦渣總重記錄,然后將其放入轉鼓內,進行第一次轉鼓試驗,轉鼓試驗后的焦塊用1mm圓孔標準篩進行篩分,再稱量篩上部分重量記錄,然后將其放入轉鼓進行第二次轉鼓試驗,重復篩分、稱重記錄操作。每次轉鼓試驗5分鐘即250轉。重量都稱準到0.01g。羅加指數實驗需要進行第三次轉鼓試驗。

    粘結指數轉鼓篩分計算

    計算結果:

    粘結指數(G)按下面公式計算:

      粘結指數計算公式圖

    當測得的G<18 時,需重做試驗。此時,試驗煤樣和無煙煤的比例改為3∶3。即3g 試驗煤樣與3g 專用無煙煤。其余試驗步驟均相同,結果按下面公式計算:

    粘結指數補充試驗公式圖

    式中m-焦化處理后焦渣總重,g;
    m1-第一次轉鼓試驗后,篩上部分的重量,g;
    m2-第二次轉鼓試驗后,篩上部分的重量,g。

    羅加指數(R.I.)按下列公式計算:

    羅加指數計算公式1

    羅加指數計算公式2

    羅加指數計算公式說明

    根據羅加指數和粘結指數公式計算,結果取小數后一位,也可用化驗數據計算器在線計算。

    測定的允許差(精密度)

    每一試驗煤樣應分別進行二次重復試驗。同一化驗室兩次平行測定值之差不得超過3,不同化驗室間報告值之差不得超過4。當G小于18 時,同一化驗室兩次平行測定值之差不得超過1,不同化驗室的報告值之差不得超過2。以平行試驗結果的算術平均值作為最終結果。報告結果取整數。

    NJ-2型粘結指數測定儀裝箱配置清單:

    粘結指數主機 1臺   靜壓器 1臺   壓塊 4個
    攪拌絲 1根 坩堝 4個 坩堝架 1個
    篩子 1個 電源線 1根

    粘結指數測定儀短視頻產品展示

    粘結指數測定儀短視頻產品展示   粘結指數測定儀短視頻產品展示3D視頻

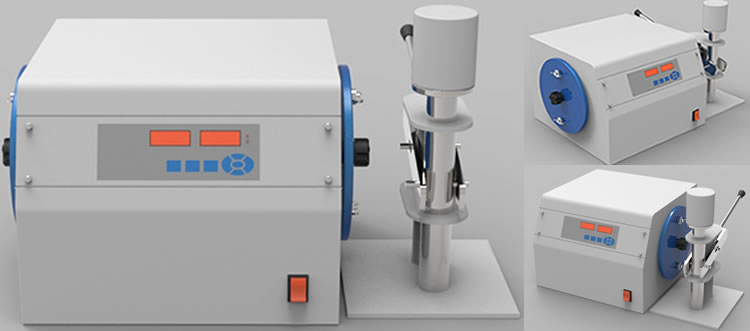

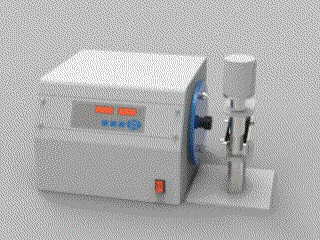

    粘結指數測定儀3D圖

    現場照片:

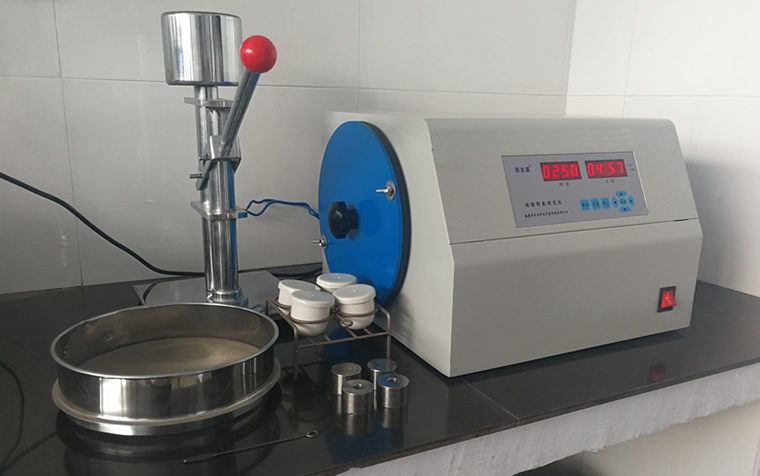

    粘結指數測定儀現場照片
